循環水系統中冷卻塔的功能是冷卻設備中帶出的開水，以便再次循環使用。目前，治金治金目前，治金治金。.動力.化工.電力.建材.食品、輕工等企業的各種生產設備，以及近年來科研機構的各種生產設備.賓館.為節約用水和動力消耗，商場等空調機組一般采用循環用水系統。

冷卻塔的方式

由于用途不同，冷卻塔有多種結構類型。

1.自然通風冷卻塔自然通風冷卻塔的噪聲主要由淋水聲產生，離塔150m處聲壓級約60dB.

2.風機協助通風的自然通風冷卻塔在自然通風冷卻空氣人口處增加風機，提高通風效果和冷卻效果。噪音略高于自然通風制冷，距塔150m處約為65~70dB。

3.為了保證冷卻塔的效率，降低塔架，機械通風冷卻塔選擇塔頂風機強制通風，目前應用最廣泛。目前，這種冷卻塔一般由玻璃纖維增強塑料制成，冷卻塔的處理水量為150~1000t/h，大多用于中小型工廠、科研機構.酒店、商場、影院等，通用冷卻塔的噪聲等級約為80dB，低噪聲塔約60~75dB，極低噪音為55~60dB。同時，根據熱交換過程中制冷空氣流入冷卻水的不同，機械通風冷卻塔分為逆流塔和橫流塔。一般來說，橫流塔的噪聲比逆流塔低5dB以上。

4.濕/干冷卻塔是為了改善一般冷卻塔排放空氣中水分過多而設計的。這種冷卻塔配有翅片式換熱器，噪音比機械通風冷卻塔低4dB上下。

5.噴射式冷卻塔不需要風扇。水在壓力下噴入文丘里外罩，因為水同時噴入塔內，帶入氣體進行熱交換，使循環水達到制冷效果。這種冷卻塔的聲源是噴射噪聲和落水噪聲，其聲功率水平約為92dB。

機械通風冷卻塔噪聲源分析

1.風機噪聲

這是機械通風冷卻塔的重要噪聲源，屬于氣體驅動噪聲，其頻帶為窄帶低噪聲源.高頻特性。機械通風風機一般為軸流風機，風量大，拉力低，其噪聲一般為氣體驅動噪聲。

冷卻塔風機噪聲集中在31.5~2000Hz之間?？紤]到A計權網絡的作用，降低冷卻塔A級的關鍵應注意250Hz.500Hz.1KHz和2KHz四個頻段。

2.機械噪聲

冷卻塔的機械噪聲、大皮帶傳動或傳動齒輪以及傳動機械中軸承的噪聲。皮帶傳動多采用三角形皮帶，目前也選用同步齒帶傳動，但噪聲不大，一般不考慮。

由于電機轉速較高，冷卻塔一般采用直角減速齒輪組來推動風扇。齒輪嚙合時，齒輪碰撞和摩擦?xí)a(chǎn)生振動和噪聲。此外，軸承通常是滾筒軸承，噪較高，一般為低頻噪聲，傳播較遠，影響較大，應特別注意。

3.電機噪聲

電機噪聲主要由磁場力引起。磁場力作用于定子和轉子之間的磁密度，其力波在磁密度中旋轉或脈沖，力和磁場力負載.部分電機的有效結構與計算參數有關。在大多數類型的電機中，磁場力引起的噪聲頻率為100~4000Hz范圍內。為降低塔的噪聲，應選用低噪聲電機。

4.淋水噪聲

淋水噪聲是冷卻塔淋水設備落水時與塔架現場存水碰撞產生的。淋水噪聲一般僅次于風機噪聲，具有高頻特性。冷卻塔的淋水噪聲僅次于冷卻塔總噪聲等級的風機噪聲。水量，即塔的尺寸，直接關系到淋水聲，淋水噪聲也關系到水滴的優化水平。顯然，傾盆注入的水流會比霧氣等細水滴更差，噪音更高，這就需要高質量的噴嘴和優良的水滴。此外，受水填料的類型也會影響噪聲值。軟材料的噪聲會低于硬材料，斜填料的噪聲會低于直接正面滴入，填料的形狀也會影響噪聲值。有折波和點波，使用時要適當考慮。

5.水泵噪聲

配套冷卻塔的循環泵一般布置在冷卻塔周圍，傳遞高頻噪聲和大功率水。循環泵的噪聲往往是很強的噪聲源，尤其是水泵本身的質量不高.當安裝不良或破舊時。一般情況下，盡量將泵放在特殊室內，不僅維護方便，而且對聲環境影響小。泵運行中的振動會引起結構聲音傳輸，影響下層建筑。當噪聲和振動較強時，需要與冷卻塔一起進行整改。

冷卻塔管道和閥門噪聲

調整或開啟閥門關閉時，由于閥門的節流效果，會產生刺耳的水擊聲。這種情況通常很少發生。

冷卻塔噪聲控制方案冷卻塔噪聲控制要點

1.降低淋水噪聲的對策

①增加填料厚度，改善調料布局。

②將雪花片懸掛在填料與受水盤水面之間(由于其形狀如雪花，由高壓聚乙烯材料制成)，可以減少落水差，優化水滴，降低水噪。

③聚氨酯多孔塑料泡沫鋪在水面上，是一種專門用于冷卻塔降噪的新材料。它不僅具有一般塑料泡沫的柔韌性，而且具有多孔滲水性，可以降低落水碰撞噪聲。

④進氣口設有雙曲線放射式擋聲板，送風不受影響，落水噪聲不直接輻射。

2.設置聲屏障

頂部風機噪聲整改后，會突出淋水噪聲。制冷特殊可用隔音罩封閉，并安裝送風消聲百葉窗，保證送風排熱需求。也可以使用隔音屏障加入進氣口。

聲屏障是冷卻塔噪聲控制工程中常見的降噪措施。但在冷卻塔周圍設置聲屏障會引起一系列問題，應注意以下三點。

①一般來說，聲屏障的改進會影響冷卻塔的正常送風和制冷效果，這取決于原冷卻塔是否體積豐富，否則應謹慎使用。

②冷卻塔聲屏障一般只能設置一側，最多只能設置L型布局。如果噪音影響住戶面廣，設置屏障的效果并不理想。

③冷卻塔聲屏障高，看風面積一般很大，大部分安裝在高處，看風壓力大。施工時應考慮原建筑是否牢固，是否有安裝位置。

3.增加消聲器

增加進排氣消聲器也會影響通風效果，因此除消聲要求外，消聲器的通風阻力要小。

①進氣消聲器-添加送風消聲罩，實際上是一個消聲腔。送風首先根據消聲百葉窗進入環形消聲腔，根據進氣口外輻射促進淋水噪聲的大衰減。

②排氣消聲器-一般采用阻式消聲器，因為冷卻塔放在室外，漂流較多。為了保持阻式消聲器穩定的消聲量，規定了消聲器的防水設計。目前，微穿孔板消聲器廣泛應用于冷卻塔排氣。為了減少消聲器的阻力損失，消聲器的形狀通常是圓錐形的。

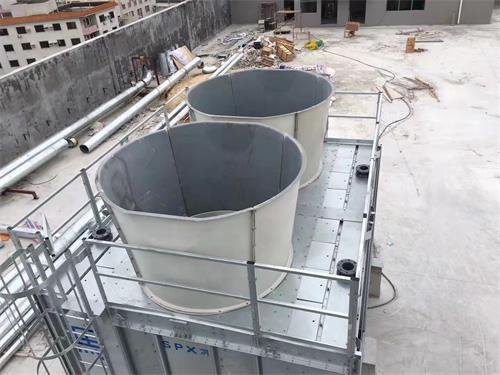

4.頂風機安裝排氣消聲器

在風機上端安裝排氣消聲器，以滿足阻力損失小、防潮和通風面積比的要求。在保證消聲效果的同時，還應保證冷卻塔的制冷效果。在降噪要求低的情況下，還可以安裝消聲導風管。

5.減振對策

冷卻塔一般安裝在地板上，風扇的低頻振動可以在固體結構中長距離傳播，低頻結構聲音會對一些要求較高的房間產生很大的影響，因此必須采用減振基礎，安裝隔振器.管道橡膠柔性接頭.管道過墻處的聲學處理等。
